Kuinka elektronisen akselin syväpainokone voi parantaa tulostustarkkuutta ja joustavaa pakkaustehoa

Vihreä OhmkehittääElektroninen akseli syväpainokonevalmistajille, jotka etsivät tarkkaa moniväristä tulostusta joustaville pakkausmateriaaleille. Servoohjatun ohjauksen, koordinoidun jännityksenhallinnan ja tarkan värien rekisteröinnin ansiosta tämä laite tukee tasaista tulostuslaatua ja tehokasta rullalta rullalle -tuotantoa.

Elektroninen akselinen syväpainokone on suunniteltu tuottamaan tarkkaa, toistettavaa moniväritulostusta muovikalvoille, paperille ja muille yhteensopiville rullamateriaaleille. Koordinoimalla käyttöjärjestelmiä sähköisesti sen sijaan, että luottaisimme pelkästään perinteisiin mekaanisiin akseliliitoksiin, se auttaa käyttäjiä hallitsemaan radan liikettä ja värien rekisteröintiä koko tulostusprosessin ajan. Tässä artikkelissa kerrotaan tekniikan toiminnasta, sen pääkomponenteista, yhteensopivista substraateista, tärkeimmistä teknisistä tiedoista ja käytännön näkökohdista laitteiden valinnassa. Se myös tutkii, kuinka Green Ohmin konekokoonpano voi tukea joustopakkausten tuotantoa ja mitä ostajien tulisi arvioida ennen investoimista uuteen painolinjaan.

Sisällysluettelo

1. Mikä on elektronisen akselin syväpainokone?
2. Kuinka elektroninen akseliteknologia toimii?
3. Mitkä ominaisuudet vaikuttavat tulostustehoon?
4. Mitä materiaaleja koneella voi tulostaa?
5. Mitkä ovat tärkeimmät tekniset tiedot?
6. Missä tätä tulostuslaitetta käytetään?
7. Kuinka ostajien tulisi valita oikea kone?
8. Kuinka operaattorit voivat ylläpitää tasaista suorituskykyä?
9. Usein kysytyt kysymykset
10. Johtopäätös

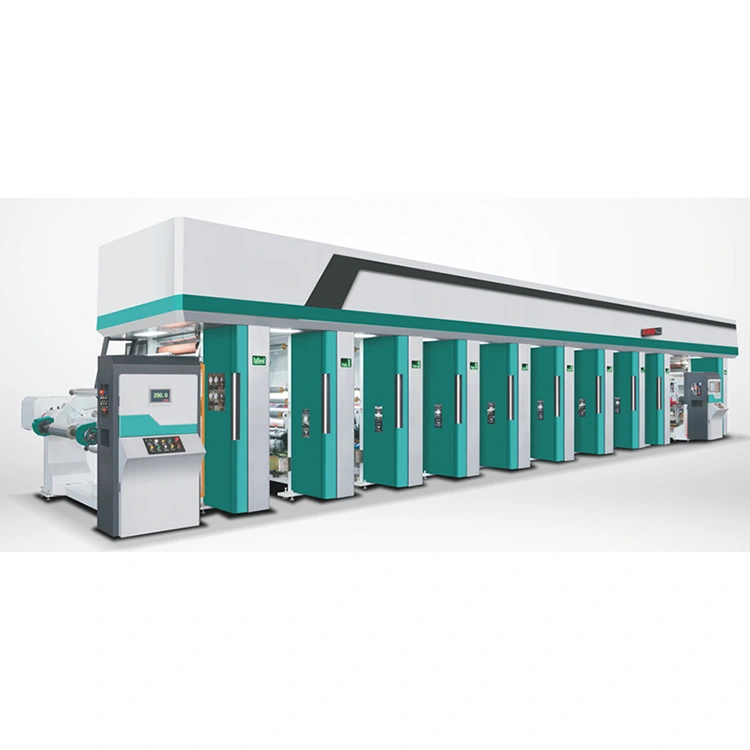

1. Mikä on elektronisen akselin syväpainokone?

Elektroninen akselinen syväpainokone on teollinen painojärjestelmä, joka käyttää elektronisesti koordinoituja käyttöjä ohjaamaan useiden painoyksiköiden liikettä. Siinä yhdistyvät vakiintunut syväpainatusprosessi nykyaikaisiin servo- ja automaatiotekniikoihin, jotka tukevat tarkkaa moniväritulostusta jatkuville materiaalirullille.

Perinteisessä syväpainossa kaiverretut sylinterit siirtävät mustetta alustalle sen kulkiessa peräkkäisten painoasemien läpi. Jokainen sylinteri edustaa tiettyä väriä tai kuvan osaa. Tarkka synkronointi näiden asemien välillä on välttämätöntä, koska pienikin poikkeama radan liikkeessä voi aiheuttaa näkyvän värivirheen.

Elektroninen akseliohjaus koordinoi asiaankuuluvat käyttöakselit ohjausjärjestelmän kautta, mikä auttaa ylläpitämään niiden vaaditun nopeuden ja asentosuhteet. Tämä lähestymistapa voi yksinkertaistaa synkronointia ja säätöä verrattuna mekaanisesti yhdistettyihin järjestelyihin koneen kokoonpanosta riippuen.

Vihreä Ohm tarjoaa elektronisen akselin syväpainoratkaisun, joka on tarkoitettu moniväritulostukseen muovikalvoille, paperille ja muille yhteensopiville rullamateriaaleille. Sen kokoonpanossa yhdistyvät servoohjattu tulostus, tietokoneistettu rekisteröinti ja jännityksen hallinta vastaamaan joustopakkausten tuotannon käytännön vaatimuksiin.

2. Kuinka elektroninen akseliteknologia toimii?

Painoprosessi alkaa, kun kelausyksikkö syöttää alustarullan koneeseen. Raina kulkee painoasemien läpi, joissa kaiverretut sylinterit siirtävät mustetta materiaalille. Jokaisen painovaiheen jälkeen substraatti kulkee kuivausosan läpi ennen kuin siirrytään seuraavalle asemalle tai kelausyksikköön.

Elektroninen koordinointi tukee tätä prosessia synkronoimalla materiaalin siirrosta ja painosylinterien käytöstä vastaavat käytöt. Ohjelmoitava logiikkaohjain (PLC), servo-ohjattu jännityksen hallinta ja kohdistussäädöt toimivat yhdessä ja auttavat ylläpitämään vakaat tuotantoolosuhteet.

1. Rentoutuminen:Rulla asennetaan ja substraatti syötetään koneeseen hallitun jännityksen alaisena.
2. Verkko-opastus:Materiaali seuraa suunniteltua reittiään painolinjan läpi, mikä auttaa säilyttämään tasaisen asennon.
3. Musteen siirto:Kaiverretut painosylinterit siirtävät tarvittavat mustekuvioita alustalle.
4. Värien rekisteröinti:Rekisteröintiohjaimet koordinoivat peräkkäisten värinäyttöjen sijaintia.
5. Kuivaus:Kuivausjärjestelmä poistaa tarvittavan määrän liuotinta tai kosteutta mustejärjestelmästä ja käyttöolosuhteista riippuen.
6. Kelaus taaksepäin:Painettu materiaali kerätään rullalle myöhempää tarkastusta, laminointia, leikkausta tai muuntamista varten.

Todellinen tulostuslaatu riippuu muustakin kuin pelkästä elektronisesta synkronoinnista. Sylinterin kunto, alustan ominaisuudet, musteen koostumus, kuivausolosuhteet, koneen asetukset ja käyttäjän toimenpiteet vaikuttavat kaikki lopputulokseen.

3. Mitkä ominaisuudet vaikuttavat tulostustehoon?

Servoohjattu tulostuksen ohjaus

Servokäytöt mahdollistavat painoakselien koordinoidun ohjauksen ja tukevat tarkkaa nopeuden ja sijainnin hallintaa. Kun ne on määritetty oikein, ne voivat auttaa vähentämään rekisteröintipoikkeamia ja tekemään asetussäädöistä helpommin hallittavissa monivärituotannon aikana.

Suljetun silmukan jännityksenhallinta

Taipuisat kalvot ja ohut paperi voivat venyä, rypistyä tai siirtyä, kun rainan kireys on epävakaa. Green Ohmin kuvattu konfiguraatio käyttää kolmimoottorista suljetun silmukan kireyden ohjausta materiaalinkäsittelyn koordinointiin. Asianmukaiset kireysasetukset ovat välttämättömiä rainan liikkeen vähentämiseksi ja yhtenäisten tulostusmittojen säilyttämiseksi.

Tietokoneistettu värirekisteröinti

Vaaka- ja pystysuuntaiset kohdistussäädöt auttavat kohdistamaan yksittäisiä värinäytteitä. Ennakkorekisteröintitoiminnot voivat myös tukea asennusta ennen täyden tuotannon alkamista. Nämä ominaisuudet ovat erityisen hyödyllisiä yksityiskohtaisissa grafiikoissa, hienossa tekstissä ja pakkausmalleissa, jotka edellyttävät tarkkaa värien ja värien kohdistusta.

Musteen syöttö ja Doctor Blade -kokoonpano

Musteensiirtotela syöttää mustetta tulostusprosessiin, kun taas kaavinterä poistaa ylimääräisen musteen sylinterin pinnalta. Green Ohm kuvaa itsenäisesti toimivaa kaavinteräjärjestelyä, joka on suunniteltu helpottamaan säätöä ja terien vaihtoa. Terän oikea kunto ja musteen hallinta tukevat puhtaan kuvan toistoa.

Integroidut kuivaus- ja turvaohjaimet

Kuivausjärjestelmä käyttää ohjattua ilmavirtaa ja lämpötilan hallintaa musteen kuivumisen tukemiseen. Kosketusnäytön valvonta- ja vianmääritystoiminnot voivat auttaa käyttäjiä tarkkailemaan käyttöolosuhteita ja tunnistamaan ongelmia. Asianmukainen ilmanvaihto, liuottimien käsittely ja koneen turvallisuustoimenpiteet ovat edelleen tärkeitä, kun tulostetaan liuotinpohjaisilla musteilla.

• Elektronisesti koordinoidut tulostusasemat.
• Suljetun silmukan jännityksen hallinta radan vakautta varten.
• Vaaka- ja pystysuuntaiset värien rekisteröintisäädöt.
• Musteensiirto- ja kaavinteräjärjestelmät, jotka on suunniteltu ohjattuun musteen levitykseen.
• Kuivaus-, valvonta- ja konevianmääritystoiminnot.

4. Mitä materiaaleja koneella voi tulostaa?

Alustan yhteensopivuus on keskeinen tekijä syväpainokonetta valittaessa. Eri materiaaleilla on erilaiset vetoominaisuudet, pinnan ominaisuudet, paksuus ja musteen tarttuvuusvaatimukset. Substraatin, sylinterikaiverruksen, musteen ja kuivausolosuhteiden oikea yhdistelmä on välttämätön luotettavien tulosten saamiseksi.

Vihreä Ohm luettelee seuraavat materiaalit elektronisen akselin konfiguraatiolle:

Nämä alueet ovat valmistajan ilmoittamia materiaaliparametreja, eivät takuuta siitä, että jokainen laatu voi toimia samoissa olosuhteissa. Ostajien tulee vahvistaa aiottu substraatti, mustejärjestelmä, paksuus ja tuotantovaatimukset ennen tilaamista.

5. Mitkä ovat tärkeimmät tekniset tiedot?

Seuraavassa taulukossa on yhteenveto Green Ohmin YG-8-sarjan elektronisen akselin syväpainokoneen tärkeimmistä tiedoista. Arvot tulee vahvistaa nykyisen tarjouksen ja lopullisen teknisen sopimuksen perusteella ennen ostoa.

*Valmistajan julkaisemat tekniset tiedot käyttävät yksikköä mm/min suurinta mekaanista ja tulostusnopeutta varten. Yllä olevat arvot on ilmaistu yksikkönä m/min vain väliaikaisena tulkintana luetelluista lukuista. Varmista oikeat yksiköt ja nimelliskäyttönopeudet suoraan Green Ohm -sovelluksella, ennen kuin käytät näitä lukuja tuotannon suunnitteluun.

850 mm malli voi sopia kapeammille rainavaatimuksille, kun taas 1 050 mm ja 1 250 mm mallit tarjoavat laajemman alustakapasiteetin. Sopiva malli riippuu valmiin pakkauksen mitoista, materiaalin käytöstä, tulostusasettelusta, sylinterin teknisistä tiedoista ja suunnitellusta tulosteesta pelkän radan leveyden sijaan.

6. Missä tätä tulostuslaitetta käytetään?

Elektroninen akseli syväpainatus on olennaista valmistajille, jotka tarvitsevat toistettavaa grafiikkaa pitkien tuotantoajojen aikana. Sen soveltuvuus riippuu pakkauksen suunnittelusta, vaaditusta tulostuslaadusta, alustasta, mustejärjestelmästä ja loppupään muunnosprosessista.

Joustava elintarvikepakkaus

Painetut kalvot, joita käytetään välipalapusseissa, makeisten kääreissä, kuivaruokapakkauksissa ja muissa joustavissa pakkauksissa, vaativat usein tasaisen värintoiston ja selkeän grafiikan. Valmiin pakkausrakenteen tulee myös täyttää voimassa olevat elintarvikekosketus- ja pakkausvaatimukset.

Kuluttajatarvikkeiden pakkaus

Pesuaineen täyttöpakkauksissa, henkilökohtaisen hygienian pakkauksissa ja kotitaloustuotepusseissa voidaan käyttää monivärisiä painettuja kalvoja tuotemerkin, tuotetietojen ja käyttöohjeiden välittämiseen.

Paperipohjainen pakkaus

Kun paperilaatu ja mustejärjestelmä ovat yhteensopivia, syväpainatus voi tukea koristeellisia kuvioita, toistuvia kuvioita ja painettuja pakkausmateriaaleja, jotka vaativat yhtenäisen kuvantoiston.

Teollisuuden joustavat materiaalit

Jotkut teollisuuspakkaussovellukset käyttävät painettuja kalvoja tunnistamiseen, tuotetietoihin tai visuaaliseen erottamiseen. Ostajien tulee arvioida kemikaalien kestävyys, alustan suorituskyky ja loppukäyttövaatimukset ennen painoprosessin valitsemista.

Pakkauksissa, jotka myöhemmin laminoidaan, leikataan tai valmistetaan pussista, painolaatua tulee arvioida yhdessä koko jalostuslinjan suorituskyvyn kanssa.

7. Miten ostajien tulisi valita oikea kone?

Painokoneen valintaan kuuluu muutakin kuin maksiminopeuden tai ostohinnan vertailu. Tuotantotiimien tulee sovittaa laitteet todellisiin töihinsä, odotettuun käyttöasteeseen, toimintaympäristöön ja huoltokykyihinsä.

1. Vahvista substraattialue.Tunnista kalvotyypit, paksuudet, paperilaadut, pintakäsittelyt ja mahdolliset materiaalimuutokset, joita odotetaan tulevaisuudessa.
2. Määritä tarvittava rainan leveys.Laske käytettävissä oleva tulostusleveys, reunamarginaalit ja materiaalin käyttö valmistamillesi pakkausasetteluille.
3. Määritä väri- ja rekisteröintivaatimukset.Vahvista värien määrä, kuvan monimutkaisuus, rekisteröintitoleranssi ja tarkastusmenetelmä.
4. Arvioi realistinen tuotantonopeus.Pyydä odotettuja käyntinopeuksia alustallasi, musteellasi, sylinterin toistokerroilla ja kuivausolosuhteilla sen sijaan, että luottaisit vain mekaaniseen enimmäisnopeuteen.
5. Tarkista ohjausjärjestelmä.Selvennä servokokoonpanoa, rekisteröinnin säätöä, jännityksen hallintaa, käyttöliittymää, hälytyksiä ja vianetsintätukea.
6. Tarkista apuohjelmat ja asennustarpeet.Arvioi sähkökapasiteetti, ilmanvaihto, kuivausenergia, lattiatila, pakokaasuvaatimukset ja sovellettavat turvallisuusmääräykset.
7. Suunnittele palvelu ja koulutus.Vahvista asennustuki, käyttäjien koulutus, varaosat, ennaltaehkäisevä huolto ja huoltotoimia koskevat järjestelyt.

Ennen tilauksen tekemistä, pyydä yksityiskohtainen tekninen ehdotus ja mahdollisuuksien mukaan järjestä näytekoe käyttämällä edustavia materiaaleja ja taideteoksia. Tämä auttaa varmistamaan, että ehdotettu kokoonpano sopii todelliseen tuotantoympäristöön.

8. Kuinka operaattorit voivat ylläpitää tasaista suorituskykyä?

Säännöllinen huolto auttaa vähentämään suunnittelemattomia seisokkeja ja suojaa tulostuksen yhtenäisyyttä. Käytännön huolto-ohjelman tulee noudattaa valmistajan käyttöohjetta ja ottaa huomioon tuotannon intensiteetti, musteen kemia, alustatyyppi ja ympäristöolosuhteet.

• Tarkista tulostussylinterit:Tarkista vauriot, kontaminaatiot, kuluminen ja ongelmat, jotka voivat vaikuttaa kuvan siirtoon.
• Hoida kaavinterät:Tarkista terän reunat, kiinnitys, kosketusolosuhteet ja vaihtovälit.
• Tarkista jännitysasetukset:Tarkista aukikelauksen, väliasemien ja takaisinkelauksen jännitys, kun muutat materiaalia tai työn teknisiä tietoja.
• Tarkkaile rekisteröintiä:Tarkista kohdistus käynnistyksen aikana, materiaalien vaihdon jälkeen ja koko tuotannon aikana.
• Puhdista musteenkäsittelykomponentit:Noudata hyväksyttyjä menetelmiä musteen kierrättämiseen, jäämien poistoon ja liuottimen käsittelyyn.
• Tarkista kuivausjärjestelmä:Tarkkaile ilmavirtaa, lämpötilan säätimiä, ilmanvaihtoa ja turvalukituksia.
• Tarkasta ohjaimet ja ohjaimet:Noudata servojärjestelmien, antureiden, PLC-komponenttien ja sähköliitäntöjen suositeltua tarkastusaikataulua.
• Tallenna käyttötiedot:Dokumentoi toistuvat viat, seisokit, hukat ja säädöt jatkuvan parantamisen tukemiseksi.

Käytettäessä liuotinpohjaisia ​​musteita käyttäjien on noudatettava koneen valmistajan ohjeita ja soveltuvia palo-, ilmanvaihto-, päästö- ja työturvallisuusvaatimuksia. Huollon saa suorittaa vain asianmukaisesti koulutettu henkilökunta laitteen ollessa turvallisessa kunnossa.

9. Usein kysytyt kysymykset

Q1: Mikä on elektronisen akselin syväpainokoneen tärkein etu?

Sen tärkein etu on elektronisesti koordinoitu taajuusmuuttajan ohjaus, joka tukee synkronoituja tulostusyksiköitä ja tarkkaa värien rekisteröintiä. Yhdessä sopivan jännityksen hallinnan ja oikean asennuksen kanssa tämä voi parantaa johdonmukaisuutta ja yksinkertaistaa säätöjä monivärisessä rullalta rullalle -tuotannossa.

Q2: Mitkä materiaalit ovat yhteensopivia Green Ohmin koneen kanssa?

Luetteloituja materiaaleja ovat PET, nylon, PE, OPP, BOPP, CPP, PVC, sellofaani ja paperi tietyllä paksuus- tai neliöpainoalueella. Todellinen yhteensopivuus riippuu materiaalilaadusta, mustejärjestelmästä, pintakäsittelystä ja koneen kokoonpanosta. Varmista aiottelemasi alustan vaatimukset ennen ostamista.

Q3: Mikä on YG-8-sarjan suurin tulostusnopeus?

Tuotesivulla on mekaaninen enimmäisnopeus 420 ja suurin tulostusnopeus 400, mutta julkaistu yksikkö on ristiriidassa tyypillisen teollisuuden linjanopeuden merkinnän kanssa. Ostajien tulee saada kirjallinen vahvistus oikeista yksiköistä, nimellisolosuhteista ja odotetusta tuotantonopeudesta Green Ohmilta.

Kysymys 4: Kuinka voin valita mallien YG-8-850, YG-8-1050 ja YG-8-1250 välillä?

Suurin lueteltu ero on rainan enimmäisleveys: 850 mm, 1 050 mm ja 1 250 mm. Valitse malli pakkauksen mittojen, työn layoutin, alustan käytön ja tuotantosuunnitelmien mukaan. Tarkista myös lattiatilavaatimukset, virtalähde ja asennusolosuhteet.

Q5: Mitä minun tulee valmistaa ennen tarjouksen pyytämistä?

Valmistele alustan tyyppi ja paksuus, rainan leveys, tulostusvärien lukumäärä, kuvitus tai näyte, sylinterin toistovaatimukset, tavoitetulostus, mustejärjestelmä ja odotetut jatkoprosessit. Nämä tiedot auttavat valmistajaa arvioimaan vaaditun kokoonpanon ja tunnistamaan tekniset kysymykset ennen tarjouksen viimeistelyä.

10. Johtopäätös

Elektroninen akselinen syväpainokone voi olla arvokas investointi joustopakkausten valmistajille, jotka vaativat koordinoitua moniväritulostusta, hallittua rainan kireyttä ja toistettavaa rekisteröintiä. Parhaat tulokset saadaan sovittamalla koneen kokoonpano alustaan, kuvitukseen, mustejärjestelmään, kuivausvaatimuksiin ja todellisiin tuotantotavoitteisiin. Green Ohmin YG-8-sarja tarjoaa kolme lueteltua rainan leveysvaihtoehtoa sekä servoohjattu tulostusohjaus, tietokoneistettu rekisteröinti ja integroidut materiaalinkäsittelytoiminnot. Ennen kuin teet lopullisen päätöksen, varmista tekniset tiedot, tuotantonopeusyksiköt, näytetulostustulokset, asennusvaatimukset ja myynnin jälkeinen tuki valmistajalta. Voit keskustella substraattivaatimuksistasi, vertailla saatavilla olevia kokoonpanoja tai pyytää räätälöityä tarjousta,ota meihin yhteyttäVihreä Ohm Electronic Shaft Rotogravure Printing Machine -tuotesivun kautta.
